高壓母線總體介紹

Kneiff共箱母線兩側為散熱器式的鋁鎂合金型材，厚度達到5.5mm,由于散熱條亦可埔強側板剛性強度，因此兩側高度可達到305高度亦可無須任何加強措施。上下封板采用敷鋁鋅板，亦是保證組成型后母線整體的結構強度。側板與底板采用髙強度進口鉚釘鉚緊。蓋板與兩側板則用螺栓連接。每節母線一般在上部都有合理的設有標準檢修孔(也可根據現場需求側面設置),檢修口處獨特的制作工藝和高要求的伸縮節連接技術，使母線外充防護等級髙達IP54。在通常戶外環境下安裝無猓調整防護等級。

? 短路強度

由于其設計的髙強度外売及合理是母排水平放S,使KNEIFF電匯排可承受5萬安短路帶來的沖擊。

? 磁場

經獨立的實驗室測試證實，KNEIFF共箱母線所產生的磁場是微不足道的。

?低噪音

由于在設計上，導體與絕緣子與外殼緊密固定，由于兩側用鋁鎂合金材料，限斷磁環流產生，故此通電后可大大減少噪音的產生。

?彈性的設計

Kneiff共箱母線外売由鋁鎂合金材料制成，可應客戶的需要造出特別的設計元件，如30度彎、45度彎、90度彎、135度彎，這些彎件可以是水平的，亦可以是垂直的。

根據國際電氣技術委員會(IEC)公布及提倡母線的外殼作為接地導體。因此，Kneiff母線外充是采用鋁鎂合金材料制造，比鐵片造外殼的地線更為有效，加上外殼上獨特的散熱片設計，使接地異體的有效面積比相線電流高三倍以上。

?加熱裝置

在母線槽的兩側，每2M母線Kneiff母線均加添了加熱器，以便于母線在長時間不用時，槽體內可能產生的疑露的清除。

?集水槽及自動放水功能

精致的制作工藝和合理的結構使母線制后，表面精致大方，達到戶外戶內無積水要求。在必要的母線底板上有集水槽，在集水槽的端部設有集水自動棄放裝置。既能有效地棄放母線內部積水，又能阻擋灰塵及異物的進入。

?長壽命

1、外売兩側為經陽極氣化處理的鋁鎂合金材料，上下蓋板均為采用進口敷鋁鋅板材料，保證了外売的耐腐、耐酸堿環境使用。

2、絕緣子采用進口高強絕緣材料真空澆注，保證了其絕緣及剛性強度。

3、導體采用整條鍍錫，保證了溫升要求，又保證了導體表面長時間與空氣接觸后，可能產生的銅綠，并且應客戶的特殊要求可以將整段導體用熱縮套管包裹。

4、良好的散熱材料及加大了的散熱面積，保證了母線溫升在設計的范圍內。

伸縮節

Kneiff共箱母線在總體直線長度超過40m,或者是穿越建筑結構中的伸縮縫，采用伸縮節，它主要是實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求。還可以對基礎沉降所引起的誤差進行補償。其特殊的伸縮節設計，使較大的母線箱體能夠靈活拼接，從而使母線系統的設計、安裝能夠達到程序化、標準化。

? 減震措施

為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的負面影響，在與封閉母線連接處采用軟連接，外売之間加如橡膠墊來減小震動，對于封閉母線本體，在系統中加裝減震器，對高壓絕緣子和導電排實現彈性支持，較好地避免了外殼產生的機械及地震波給封閉母線帶來的破壞。

? 安裝容易

連接位的簡單構造及制造上的高精度安裝變得容易，在緊密空間內的應用顯得更加重要。
.

?節省保養

Kneiff母線的設計和制造是針對長壽和低程度保養的要求而設計的，一般以便簡易的定期檢驗及查看螺栓有否松脫即可。

? 外殼表面無需噴涂，也可根據客戶要求選定。

?GFM 絕緣配置

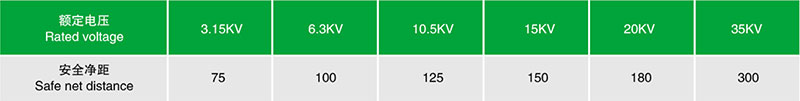

母線導體以空氣作為絕緣介質，根據不同的電壓等級選用相應的絕緣電氣間隙。(mm)

導體支持物為絕緣子，可根據電壓等級、母排規格以及客戶對絕緣子的機械和要求選擇。

? MOLFO母線系統滿足下列使用環境

1、海拔離度:€2000m

2、地展烈度: <8級

3、氣溫:最高氣溫不得超過+50℃(24小時內平均溫度不大于+55℃)，周圍空氣溫度的下限為-5℃

4、濕度:日最高相對濕度95%,月最高相對濕度90%(20乞℃)

5、安裝類別: III 級

6、污染等級:二級3

7、防護等幾級: IP54

? MOLFO母線系統滿足下列標準

1、國際電工委員會標準IEC-439-2

2、GB7251.1《低壓成套開關設備和控制設備第一部分：型式試驗或部分型式試驗成套設備》

3、GB7251.2《低壓成套開關設備和控制設備第二部分：對母線干線系統《母線槽)的特殊要求》

4、機械部行業標準JB/T9662-1999《密集絕緣母線干線系統(密集舉緣母線》

5、機械部行業標準JB8511-1996《空氣絕繚母線干線系統t空氣絕緣母線》

6、國際工程機械協會NEMABU1.1《母線槽安裝、維護標準》

7、高壓母線GB/T8349-2000 《金厲封閉母線》

8、各系列母線外殼可根據客戶要求選擇
